色窝窝色蝌蚪在线视频,www.18bbb.com,四虎旧库在线影院2,国产精品白浆一区二小说

為什么氧化皮是環(huán)氧富鋅底漆的頭號(hào)絕緣體？

當(dāng)富鋅底漆遇上氧化皮…“就像把防彈衣穿在泡泡紙上——你以為在保護(hù)，實(shí)際在埋雷！”

一、氧化皮：鋼材的”前任”有多難搞？

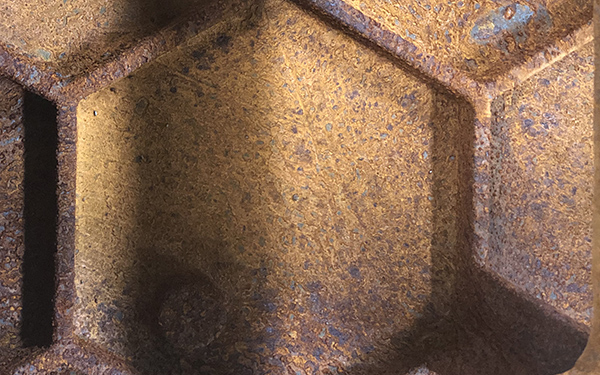

氧化皮（軋制氧化層）并非致密整體，而是由FeO（內(nèi)層）/Fe?O?（中層）/Fe?O?（外層）組成的疏松層狀結(jié)構(gòu)，存在大量微孔和裂紋。

? 它像鋼材表面的”油渣前男友”：死纏爛打（結(jié)合不牢卻甩不掉）

                                                     偷偷漏財(cái)（孔隙導(dǎo)水引腐蝕）

                                                     阻撓新歡（隔斷鋅粉與鋼鐵真愛）

二、環(huán)氧富鋅：遭遇氧化皮的三重暴擊

       陰極保護(hù)失效：鋅粉需直接接觸鋼材才能通過犧牲陽極反應(yīng)（Zn→Zn2?+2eˉ）保護(hù)基材，而氧化皮像破漁網(wǎng)，導(dǎo)致鋅粉夠不著鋼鐵本體。

       電化學(xué)層面：氧化皮電位比鋼鐵正，當(dāng)環(huán)境濕度＞60%時(shí)，氧化皮成為陰極，裸露鋼鐵區(qū)域成為陽極，形成反向電池，變身“腐蝕加速器”。表面看起來漆膜完好但底部出現(xiàn)紅銹蔓延。

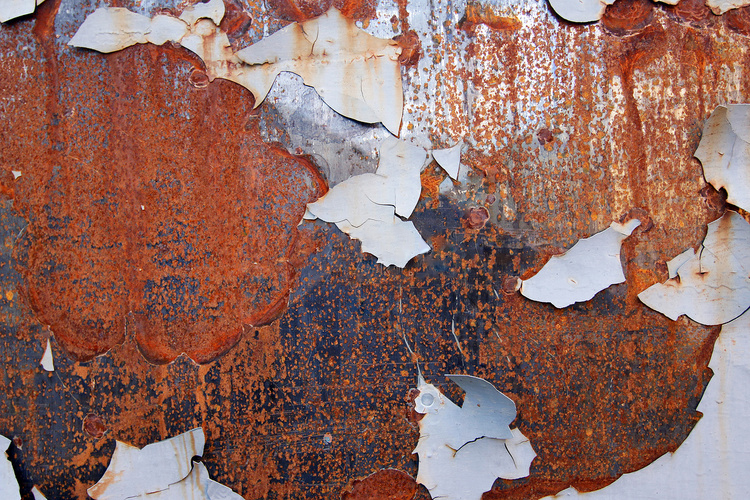

       假性附著力：漆膜粘住氧化皮，但氧化皮自己“躺平擺爛”，外力作用下易隨時(shí)脫落。漆膜連氧化皮成片脫落。

       水汽滲透：水汽通過漆膜孔隙滲入氧化皮下，誘發(fā)水解反應(yīng)（Fe→Fe(OH)?）,體積膨脹300%。漆膜表面鼓包、爆皮。

三、工程實(shí)證案例對(duì)比

       某海上平臺(tái)鋼結(jié)構(gòu)涂裝事故分析

       ● 錯(cuò)誤方案：帶氧化皮鋼板直接涂裝80μm環(huán)氧富鋅底漆

       ● 失效現(xiàn)象：6個(gè)月后出現(xiàn)點(diǎn)狀銹蝕（氧化皮破損處）；24個(gè)月后漆膜大面積剝落（氧化皮水解膨脹導(dǎo)致）。

造成嚴(yán)重經(jīng)濟(jì)損失

四、如何手撕“渣皮”（ISO 12944標(biāo)準(zhǔn)要求）

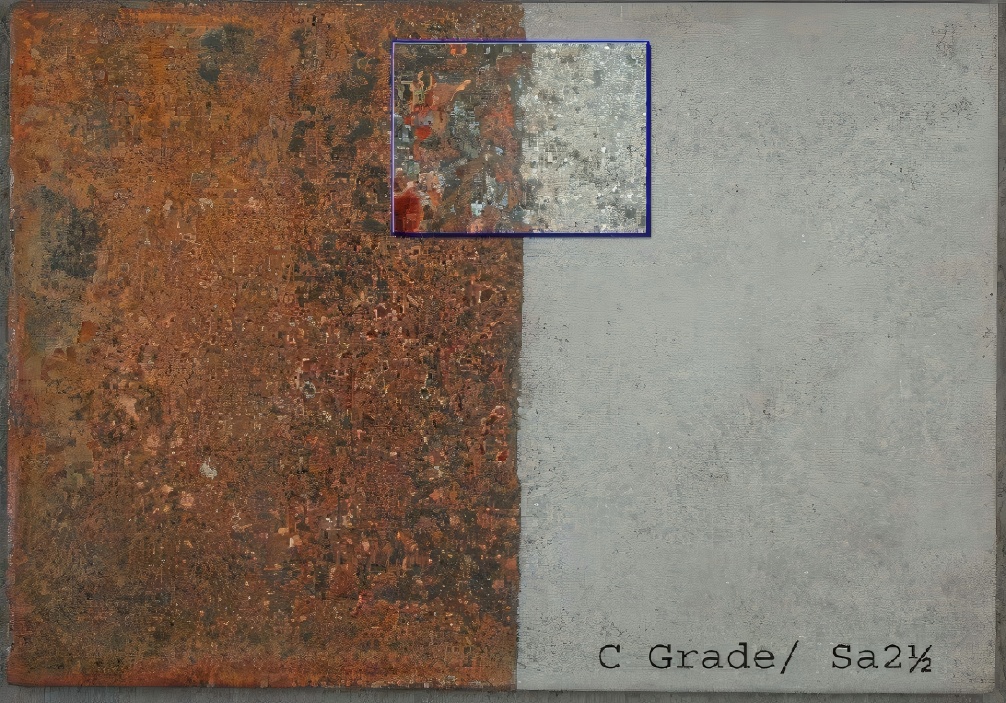

物理超度：噴砂至Sa2.5級(jí)（近白級(jí)），表面粗糙度需達(dá)30-70μm（保證機(jī)械咬合力）。

達(dá)到以上要求，即可使用環(huán)氧富鋅底漆了。

致電188-2689-7971 ，提供更多工業(yè)防腐漆產(chǎn)品信息與配套方案。

本文出自廣東弘方涂料有限公司 http://www.jiaju100.cn 轉(zhuǎn)載請(qǐng)注明地址
