色窝窝色蝌蚪在线视频,www.18bbb.com,四虎旧库在线影院2,国产精品白浆一区二小说

為什么氧化皮是環(huán)氧富鋅底漆的頭號絕緣體？

當富鋅底漆遇上氧化皮…“就像把防彈衣穿在泡泡紙上——你以為在保護，實際在埋雷！”

一、氧化皮：鋼材的”前任”有多難搞？

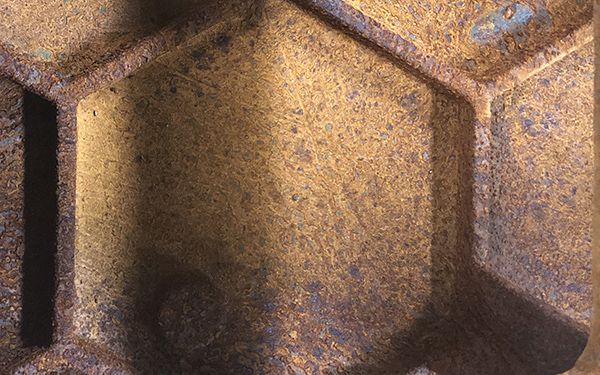

氧化皮（軋制氧化層）并非致密整體，而是由FeO（內層）/Fe?O?（中層）/Fe?O?（外層）組成的疏松層狀結構，存在大量微孔和裂紋。

? 它像鋼材表面的”油渣前男友”：死纏爛打（結合不牢卻甩不掉）

                                                     偷偷漏財（孔隙導水引腐蝕）

                                                     阻撓新歡（隔斷鋅粉與鋼鐵真愛）

二、環(huán)氧富鋅：遭遇氧化皮的三重暴擊

       陰極保護失效：鋅粉需直接接觸鋼材才能通過犧牲陽極反應（Zn→Zn2?+2eˉ）保護基材，而氧化皮像破漁網，導致鋅粉夠不著鋼鐵本體。

       電化學層面：氧化皮電位比鋼鐵正，當環(huán)境濕度＞60%時，氧化皮成為陰極，裸露鋼鐵區(qū)域成為陽極，形成反向電池，變身“腐蝕加速器”。表面看起來漆膜完好但底部出現紅銹蔓延。

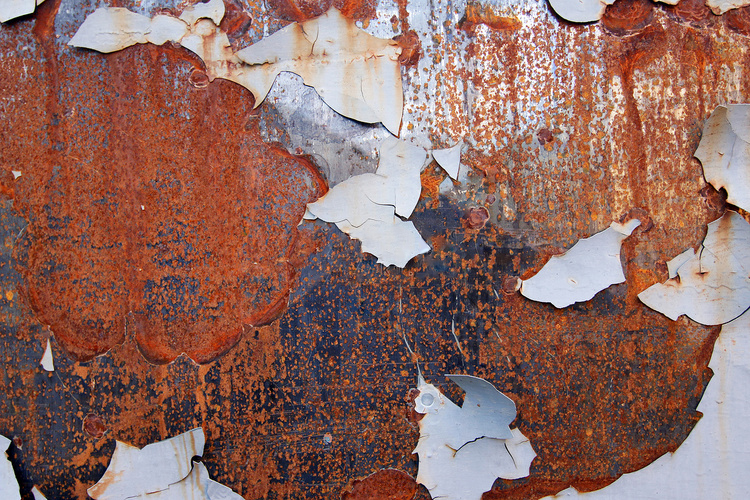

       假性附著力：漆膜粘住氧化皮，但氧化皮自己“躺平擺爛”，外力作用下易隨時脫落。漆膜連氧化皮成片脫落。

       水汽滲透：水汽通過漆膜孔隙滲入氧化皮下，誘發(fā)水解反應（Fe→Fe(OH)?）,體積膨脹300%。漆膜表面鼓包、爆皮。

三、工程實證案例對比

       某海上平臺鋼結構涂裝事故分析

       ● 錯誤方案：帶氧化皮鋼板直接涂裝80μm環(huán)氧富鋅底漆

       ● 失效現象：6個月后出現點狀銹蝕（氧化皮破損處）；24個月后漆膜大面積剝落（氧化皮水解膨脹導致）。

造成嚴重經濟損失

四、如何手撕“渣皮”（ISO 12944標準要求）

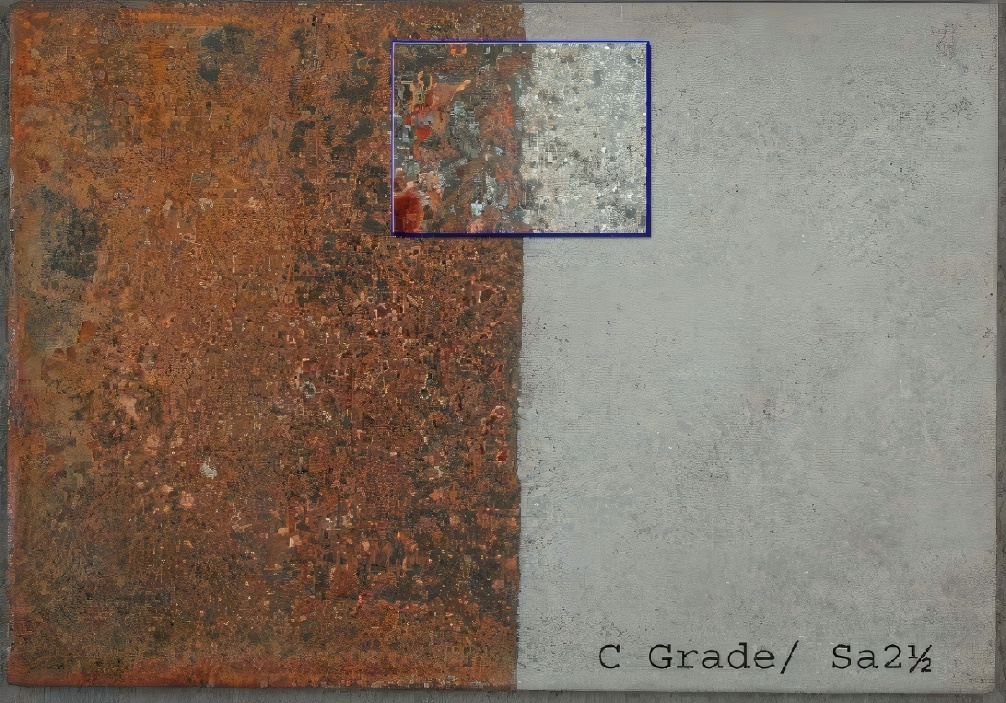

物理超度：噴砂至Sa2.5級（近白級），表面粗糙度需達30-70μm（保證機械咬合力）。

達到以上要求，即可使用環(huán)氧富鋅底漆了。

致電188-2689-7971 ，提供更多工業(yè)防腐漆產品信息與配套方案。

本文出自廣東弘方涂料有限公司 http://www.jiaju100.cn 轉載請注明地址
